7MHzダイポールアンテナ調整

by jm1wijに ALL、ANT、POTAon 投稿日:

２０２６年５月６日　７ＭＨｚのダイポールアンテナの作成、調整を行いました。

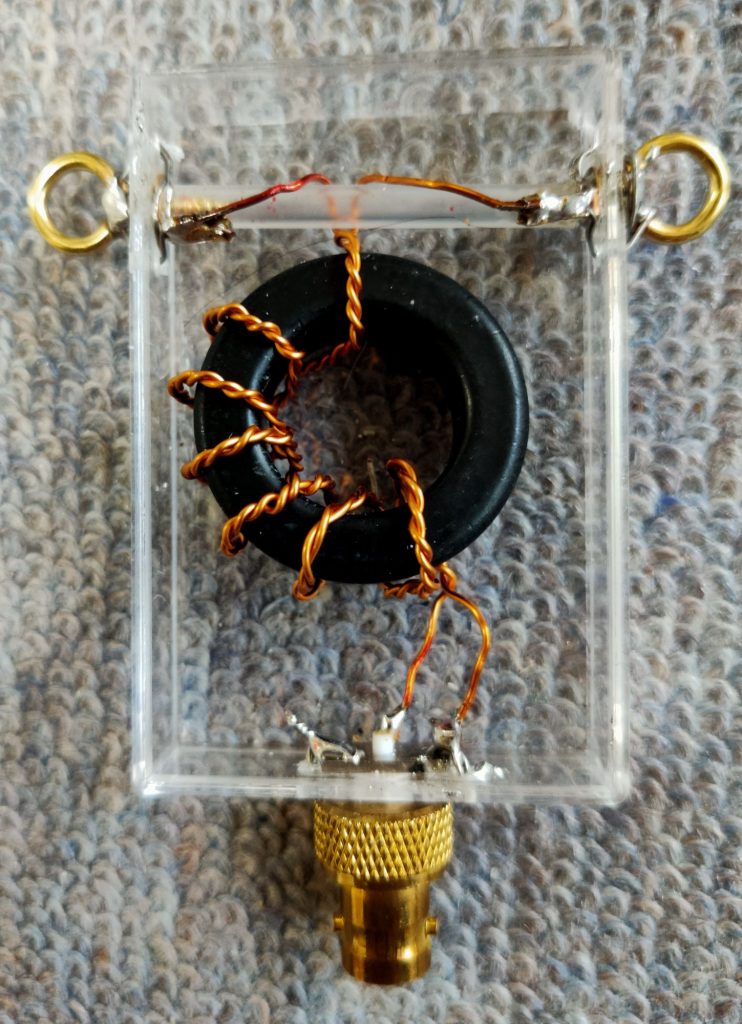

秋葉原マルツで買ったケースで小型軽量バランを作成中

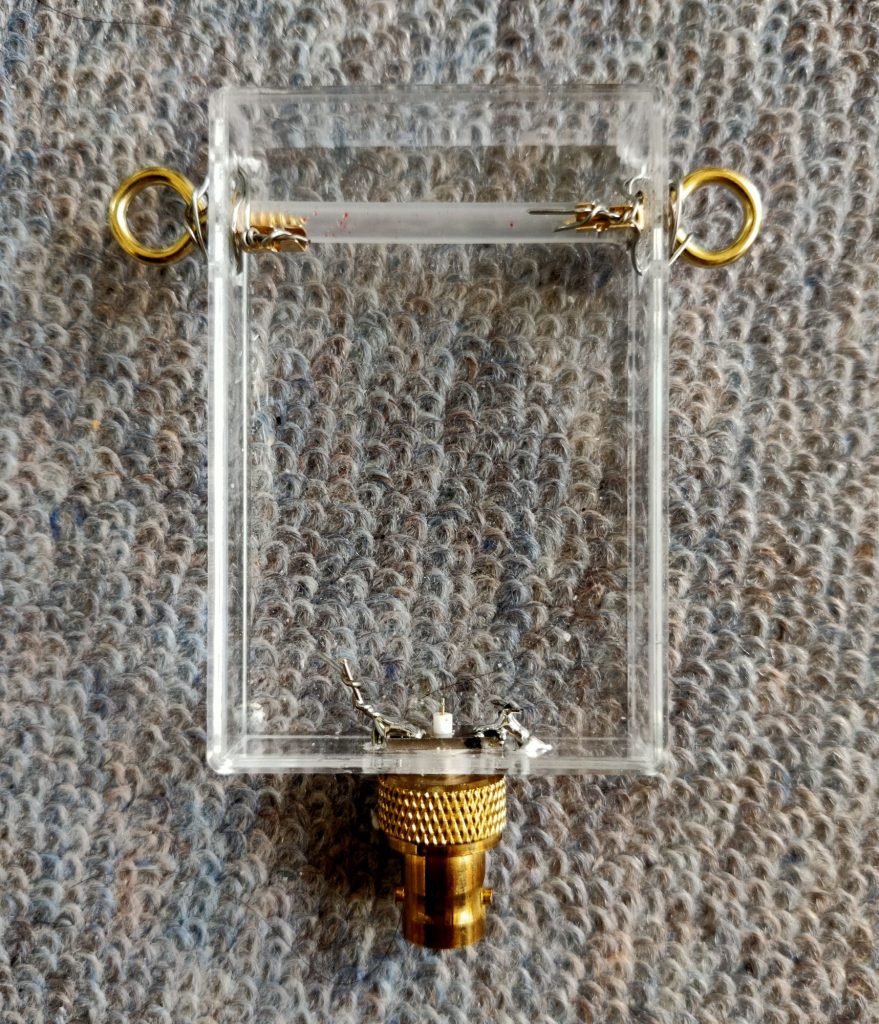

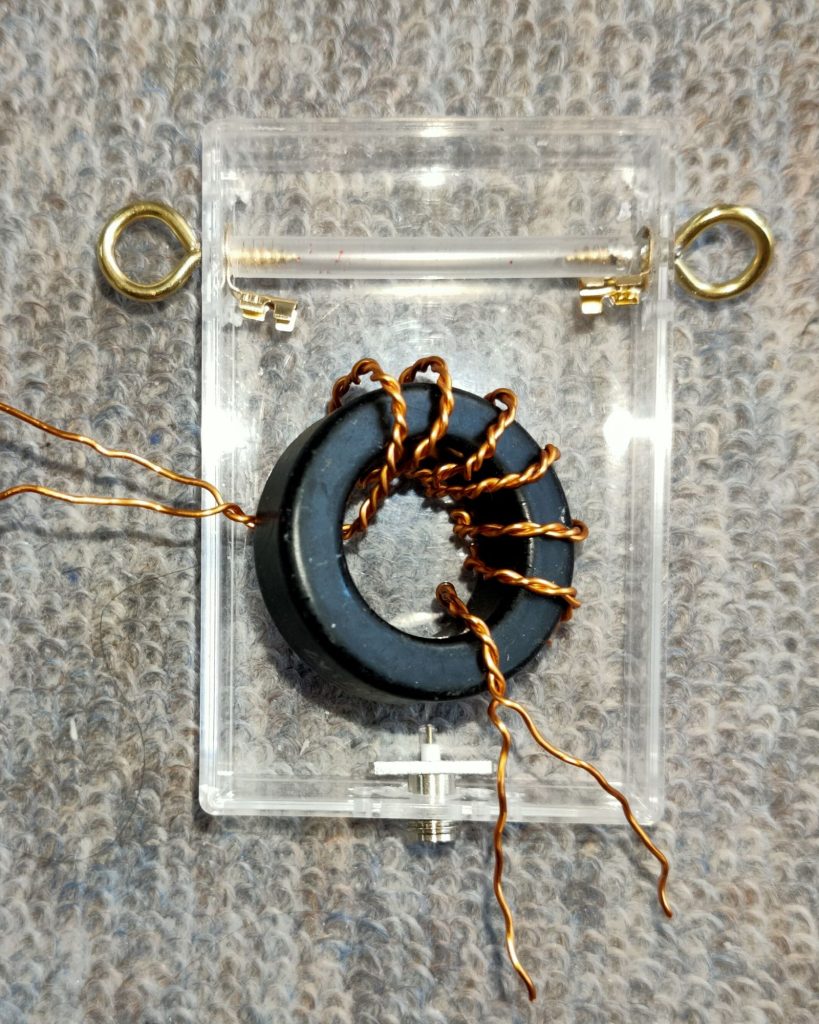

こんな感じでコンパクトに作成中、コネクターは小型化の為、秋月で買ったSMAコネクターを使いました
こんな感じで作成

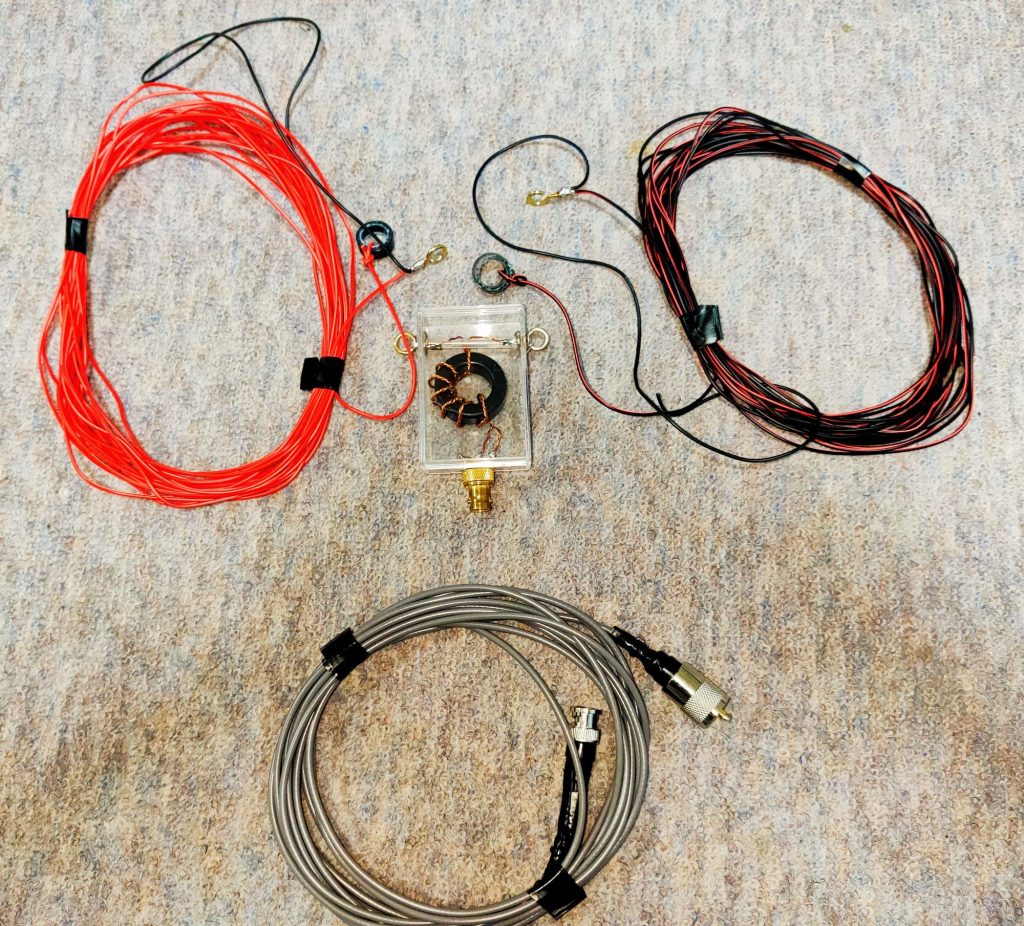

ケーブルとバラン

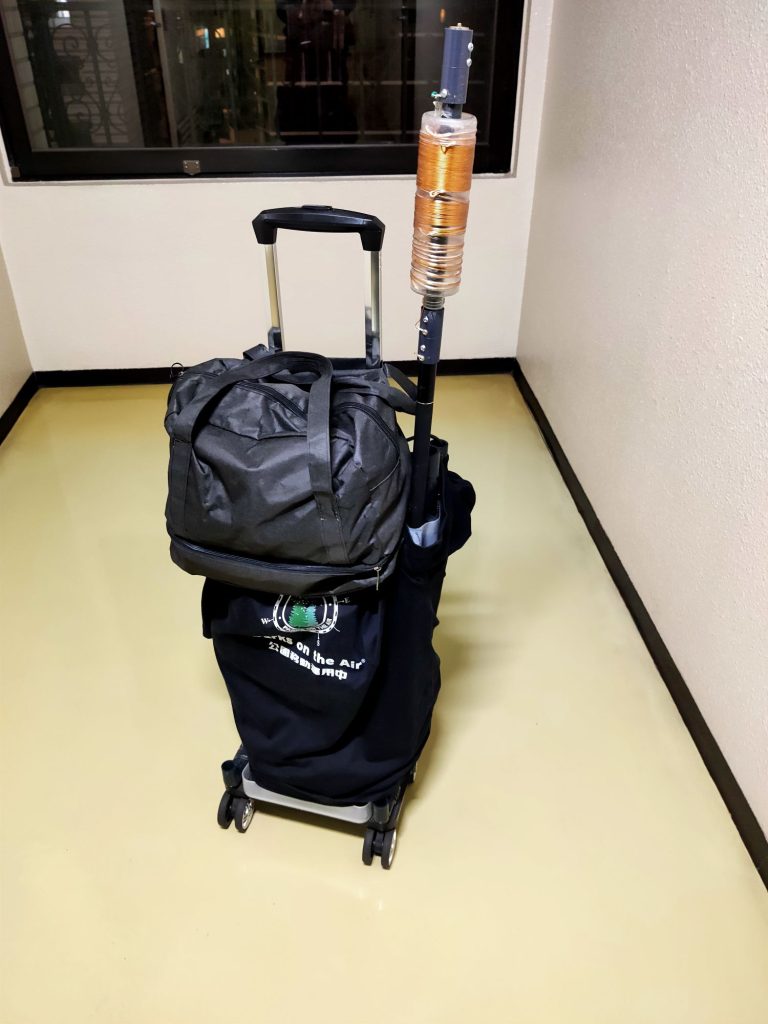

こんな感じのHF移動運用のカートセットで上野公園へ、コイルの付いたカーボンロッドベースローディングアンテナは今回出番無し

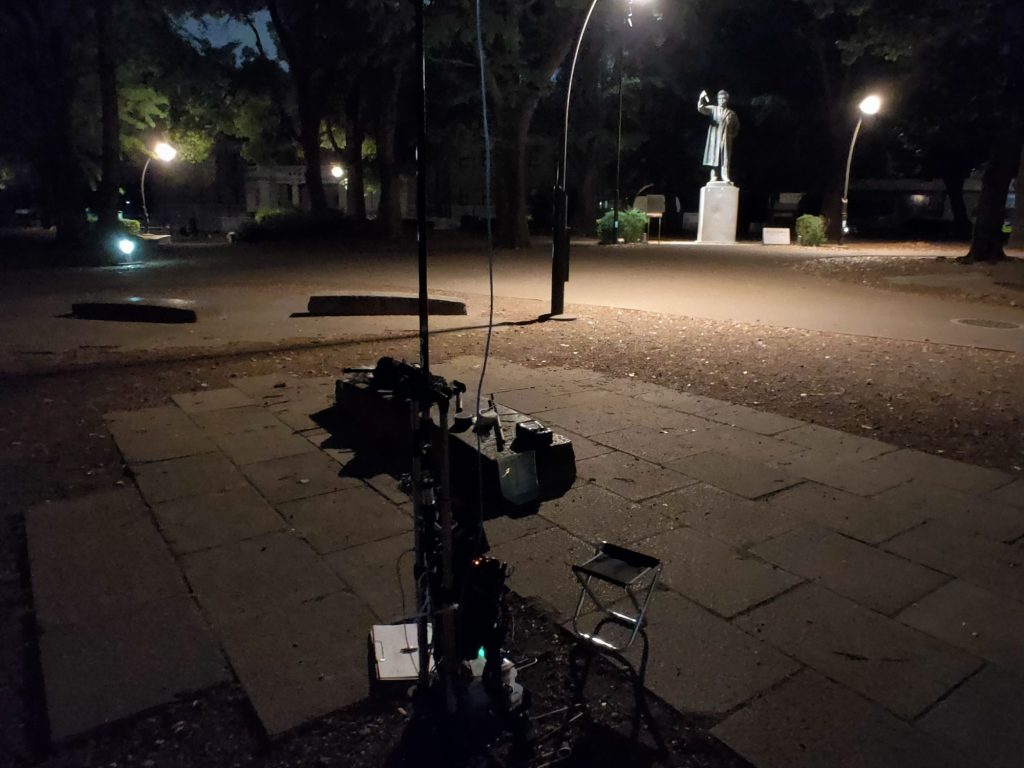

上野公園、野口英世像の近くで調整中

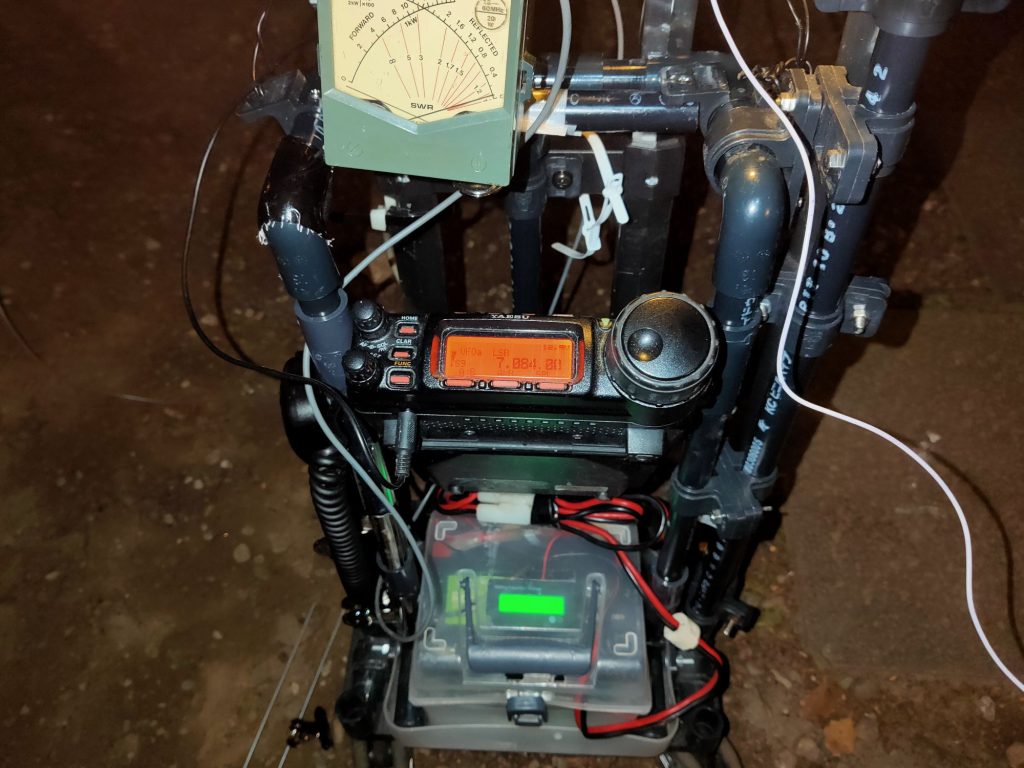

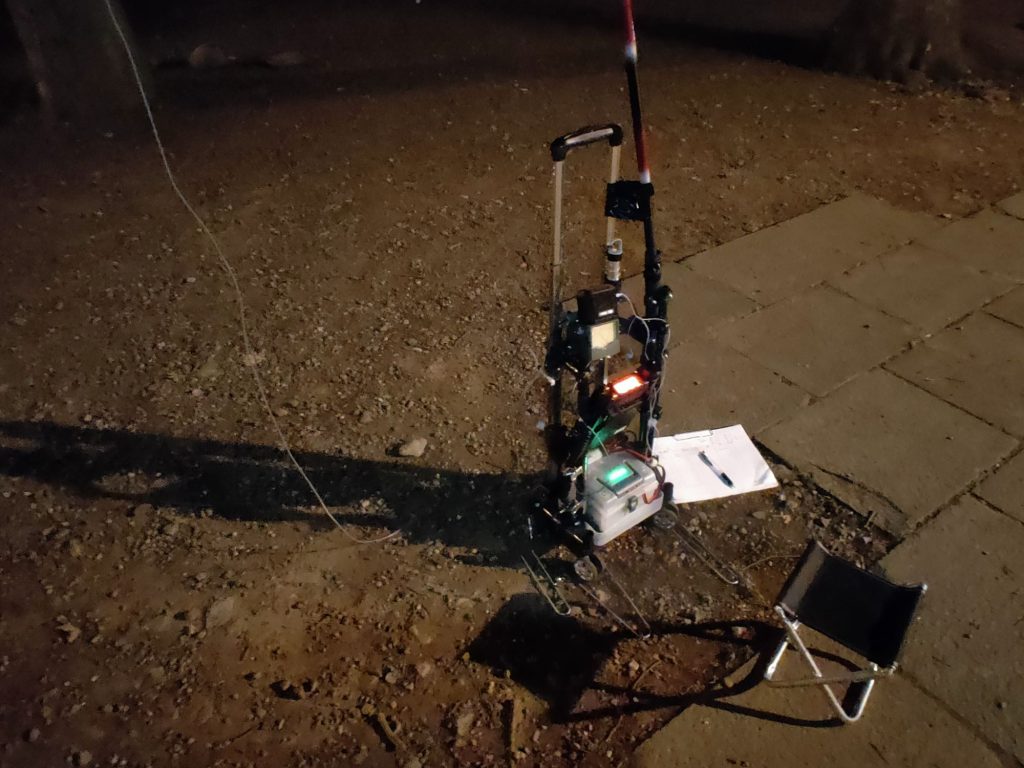

HF移動運用カートセット
HF移動運用カートセット

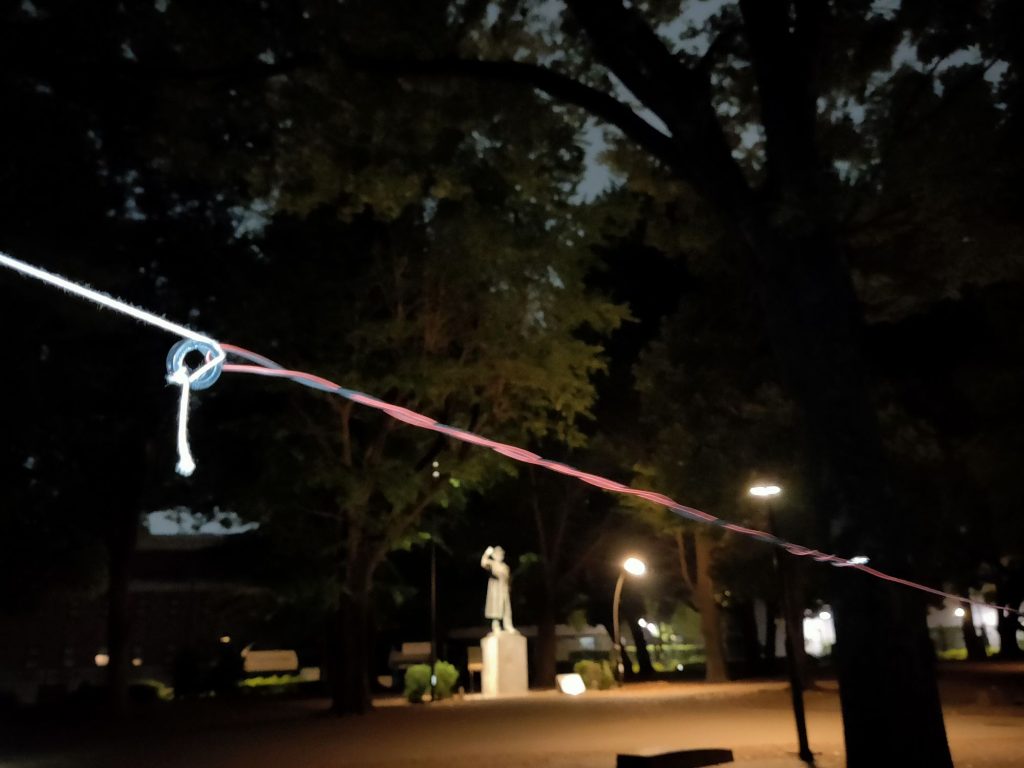

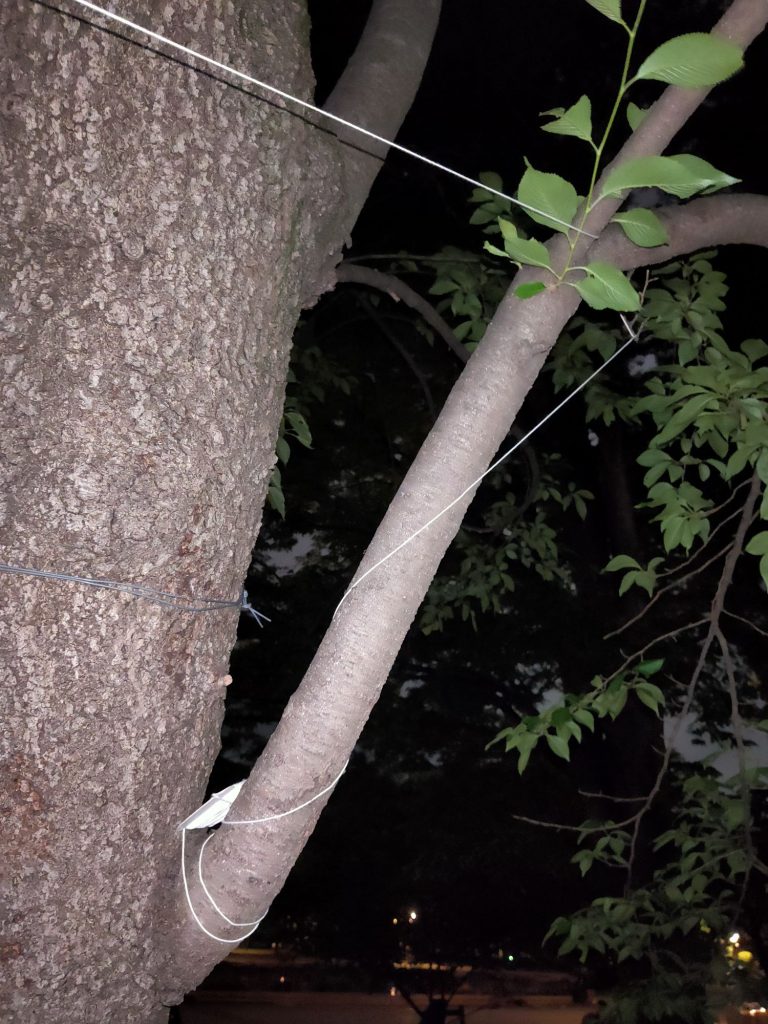

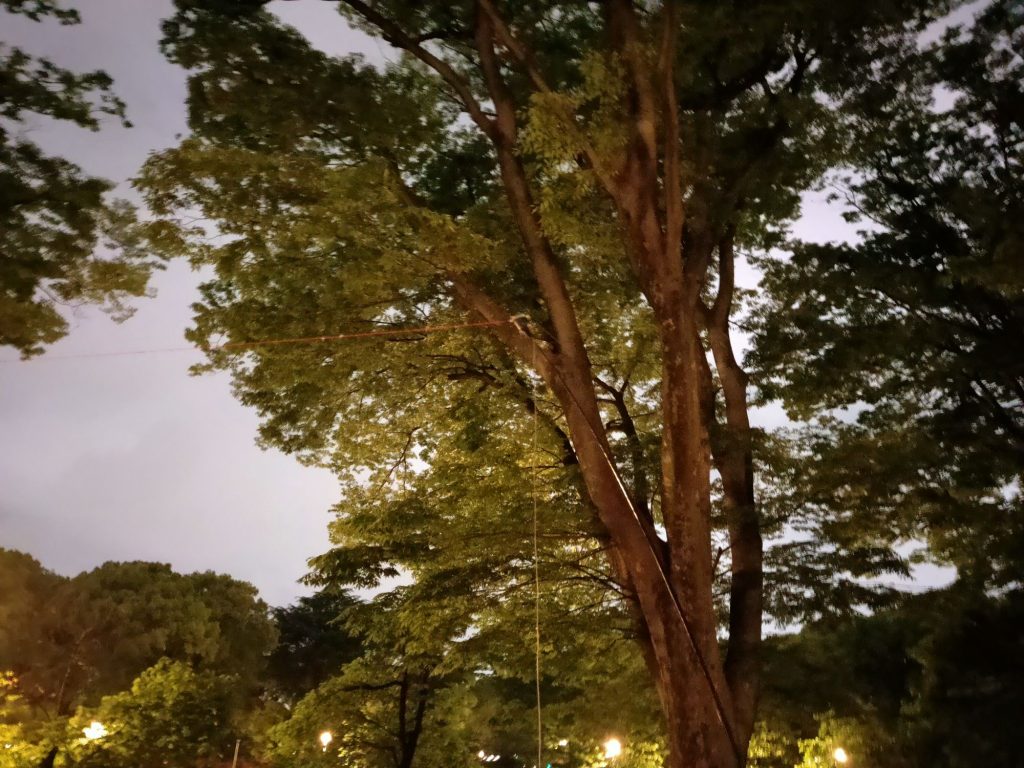

土が固くペグが刺さらないので木を利用してDPを張りました
土が固くペグが刺さらないので木を利用してDPを張りました
土が固くペグが刺さらないので木を利用してDPを張りました
調整の結果１０ｍより約３５ｃｍ短縮

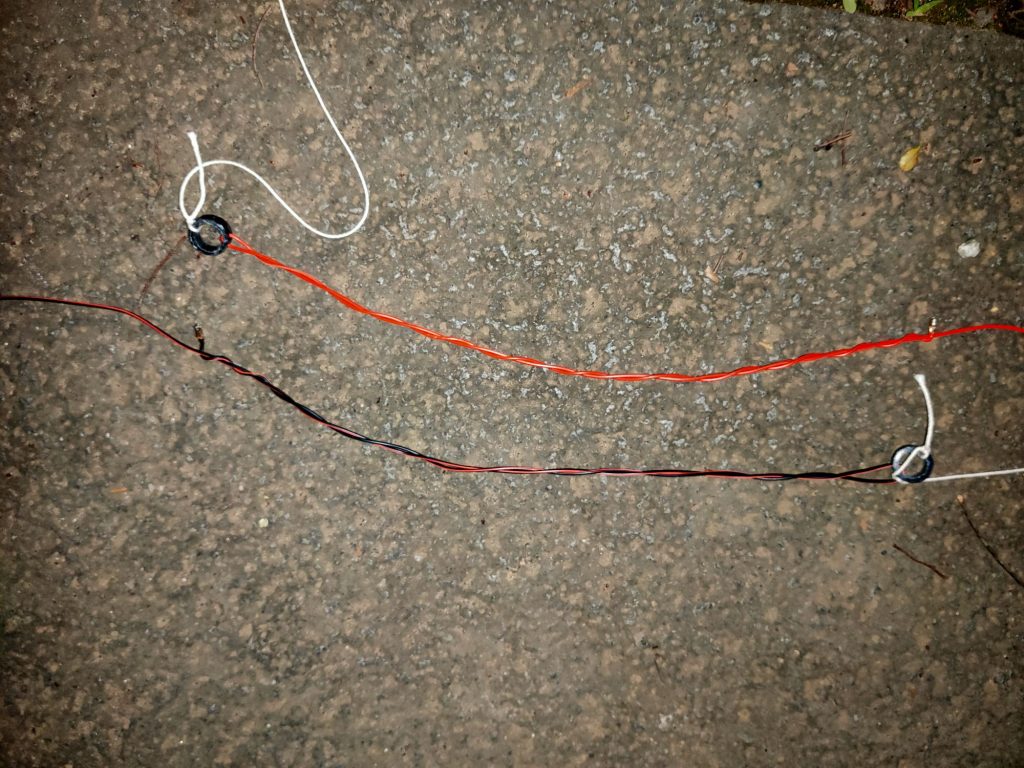

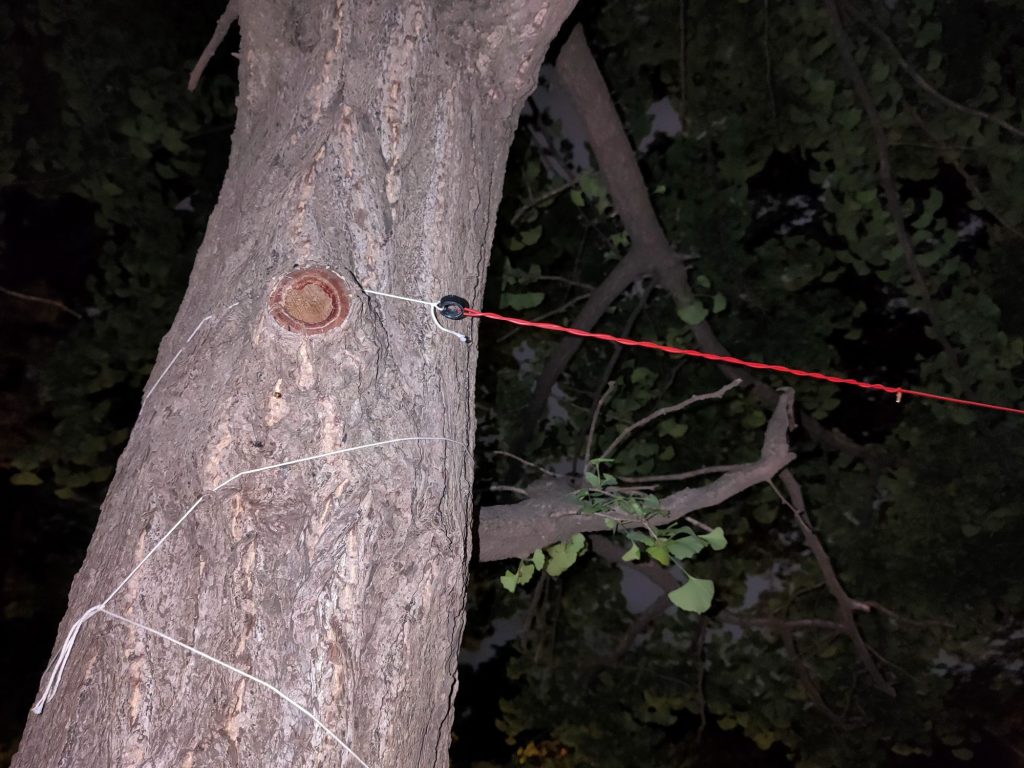

両側を約３５ｃｍを折り返して短縮

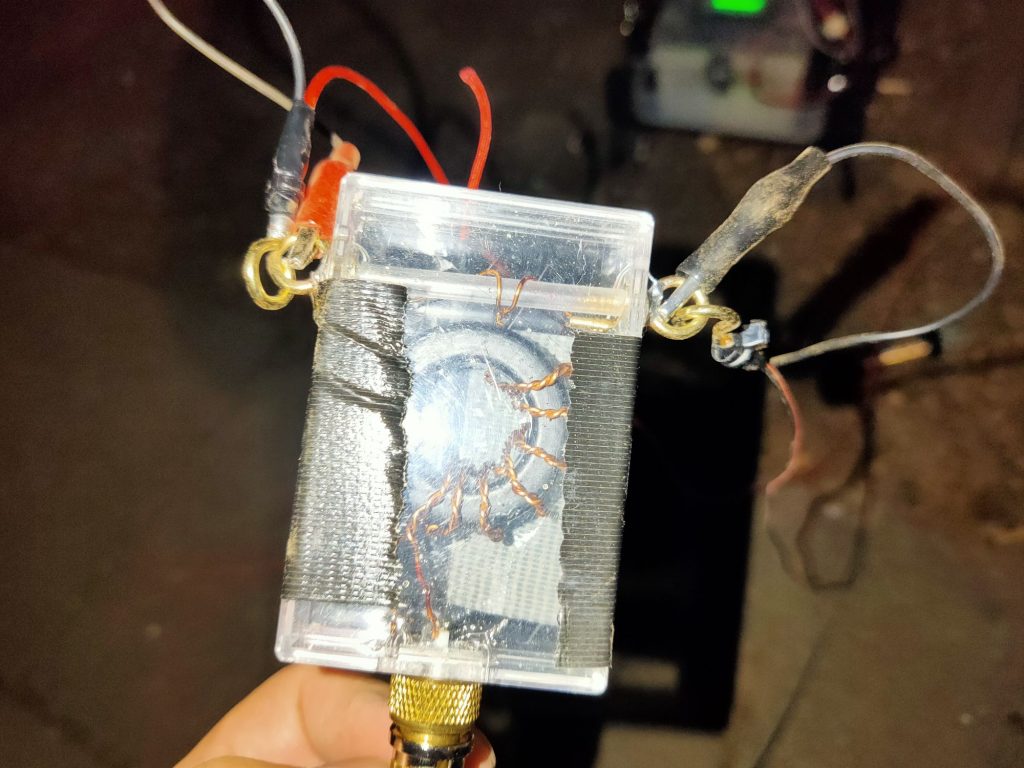

バランは約４ｍのカーボンロッド釣竿にテープで取付

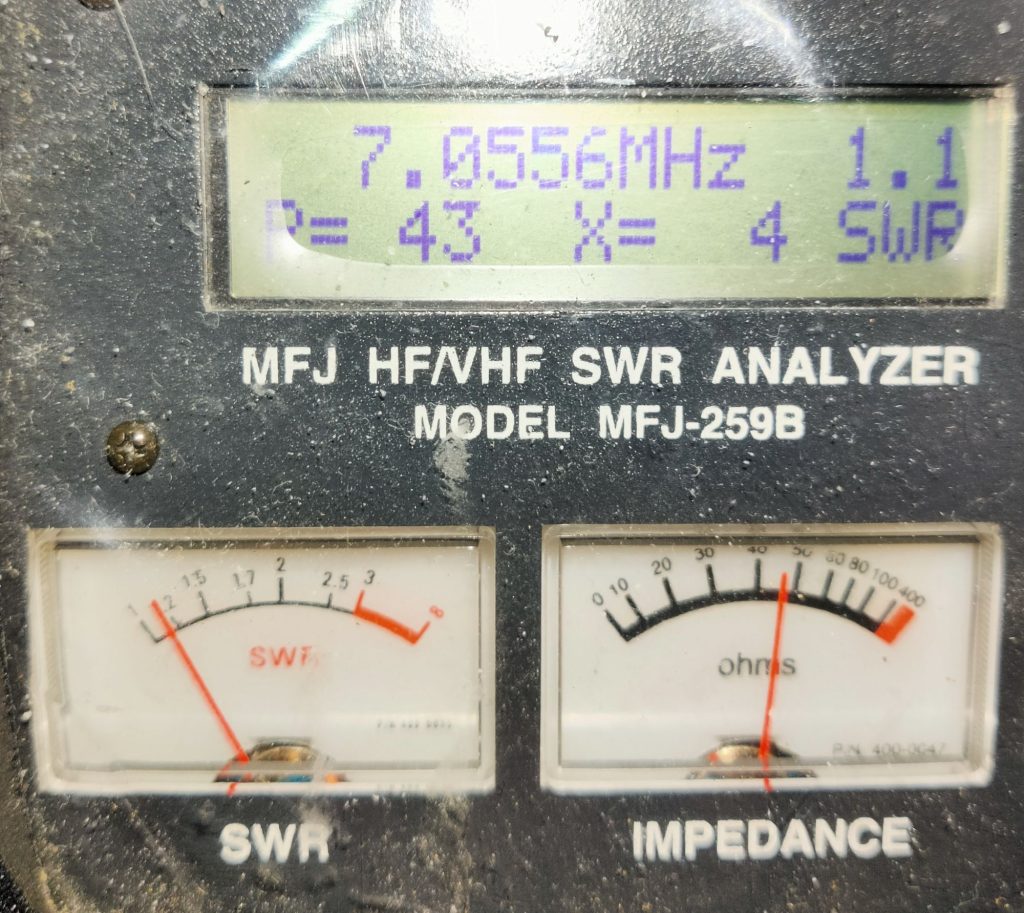

７.０５５６ＭＨｚのＳＷＲ

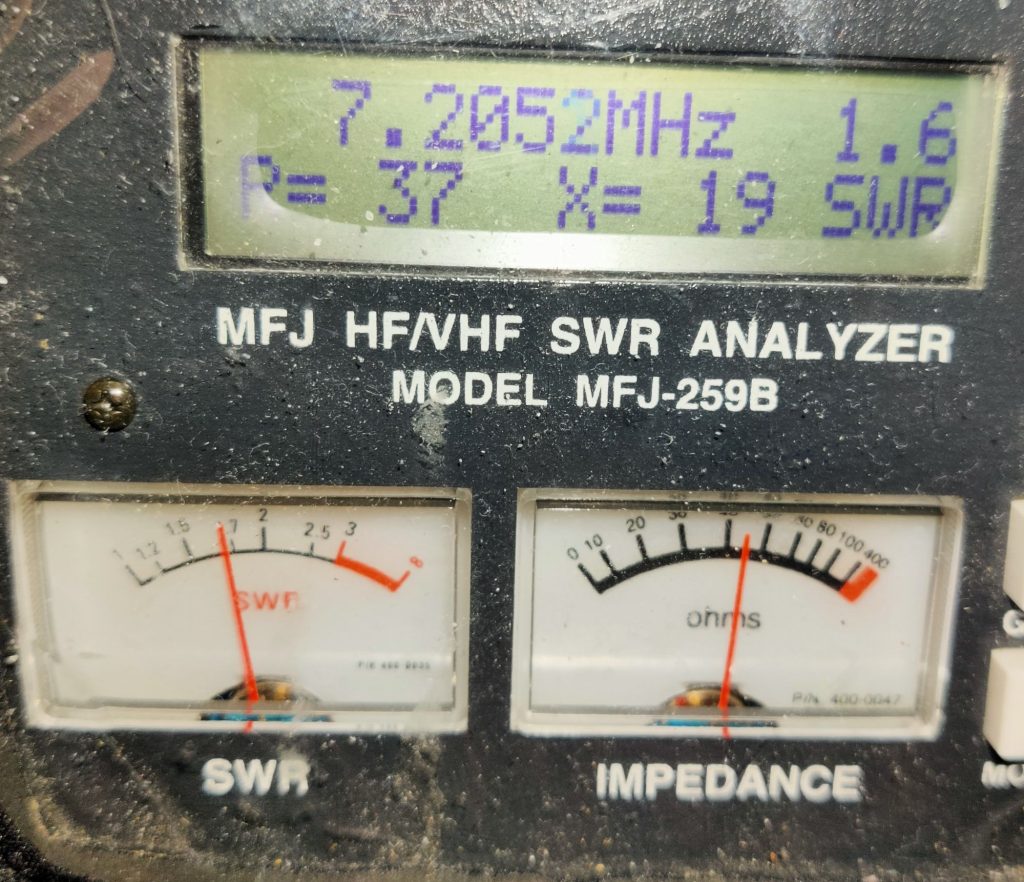

７.２０５ＭＨｚのＳＷＲ
