ベランダ７MHz 1/4λフルサイズアンテナ

by jm1wijに ALL、antennaon 投稿日:

狭いベランダで７MHzの1/4λフルサイズのアンテナを作成したら、コの字型のアンテナになりました。

ダイソーで２.１ｍの１０００円釣竿と１ｍの塩ビパイプを繋いで３ｍの竿を２本使って作成。２つの竿の間隔は４.５ｍぐらいです。従って焼く１０ｍにするにはコの字型になります

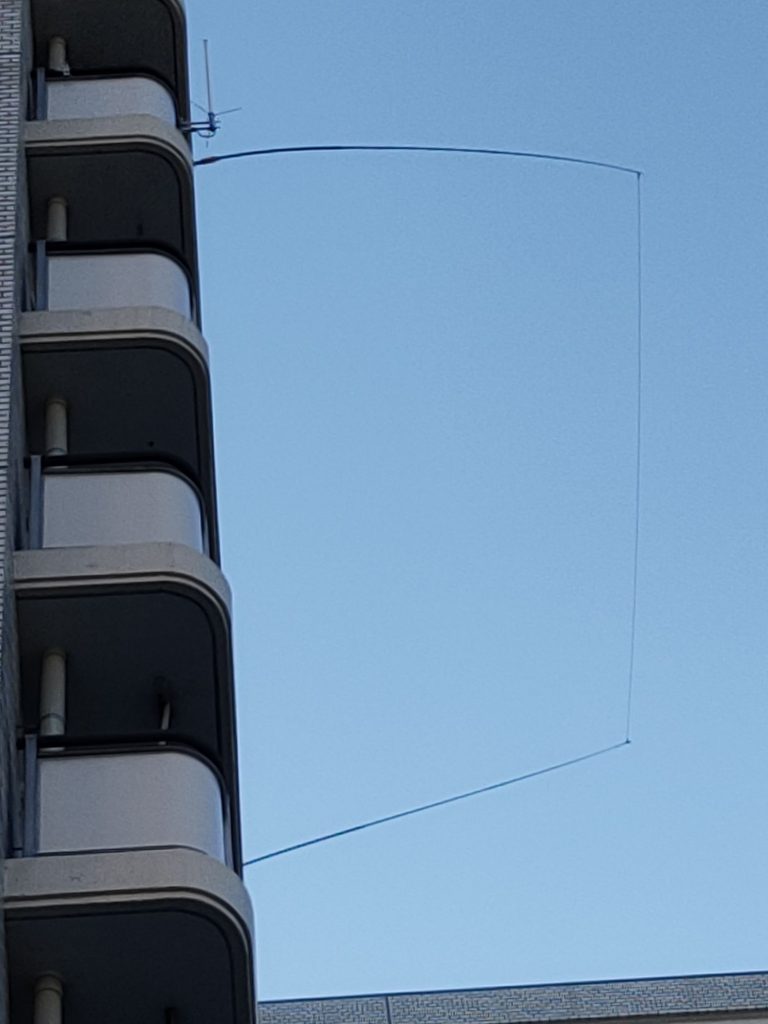

下から見た コの字アンテナ、 下から見るとダブレットぽいです

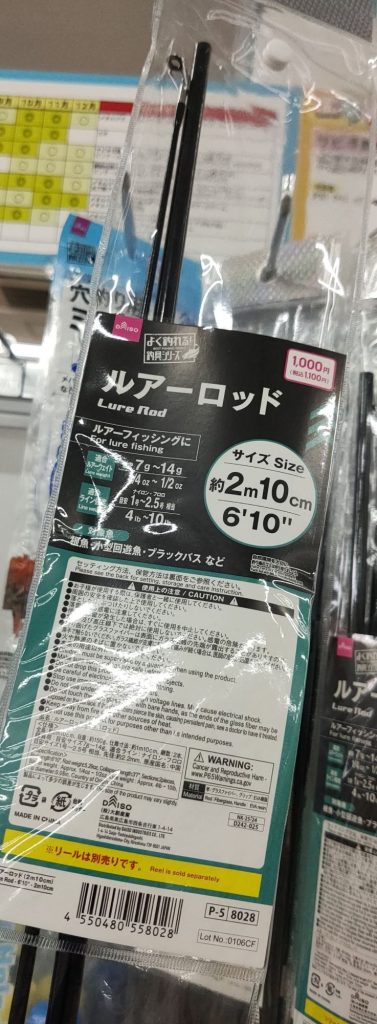

ダイソーで１０００円の釣竿を２本購入

ダイソー１０００円釣竿に１ｍの塩ビパイプを繋ぎました

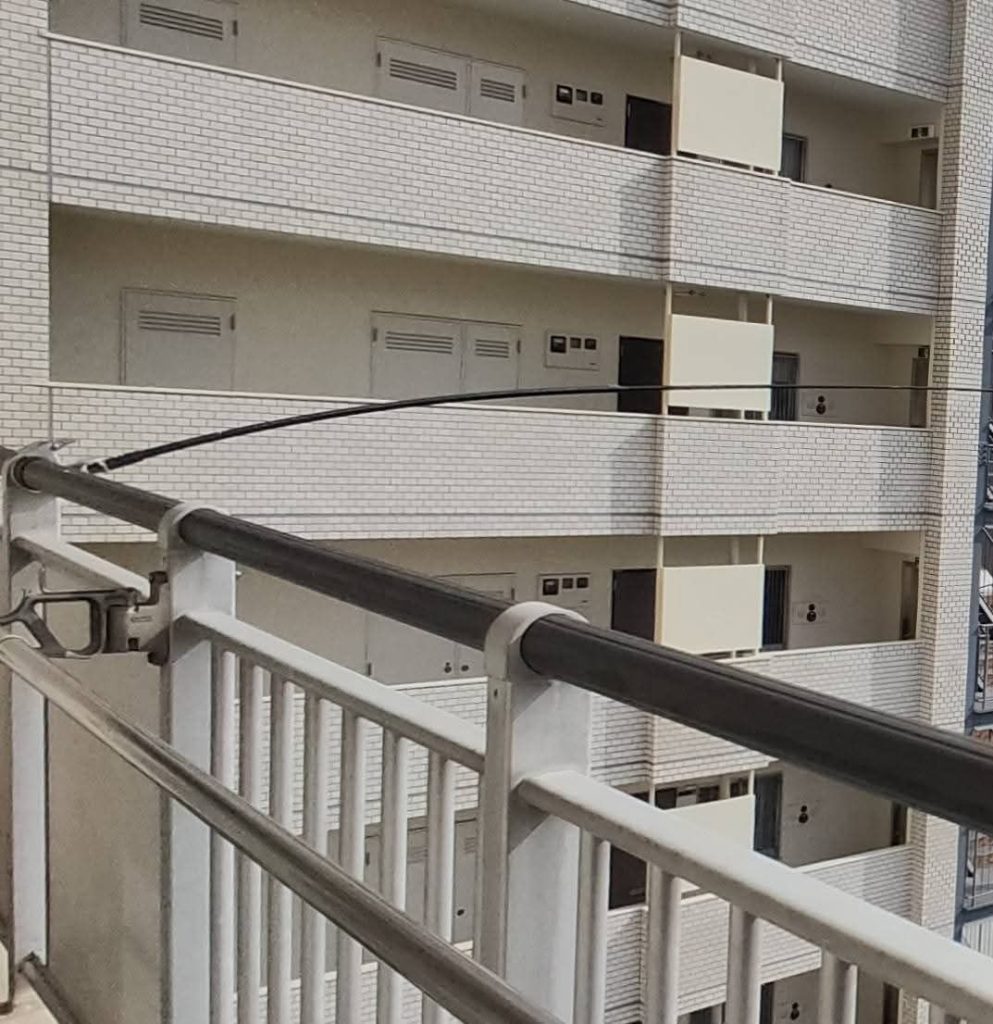

ベランダアンテナ基台を追加
ベランダアンテナ基台を追加

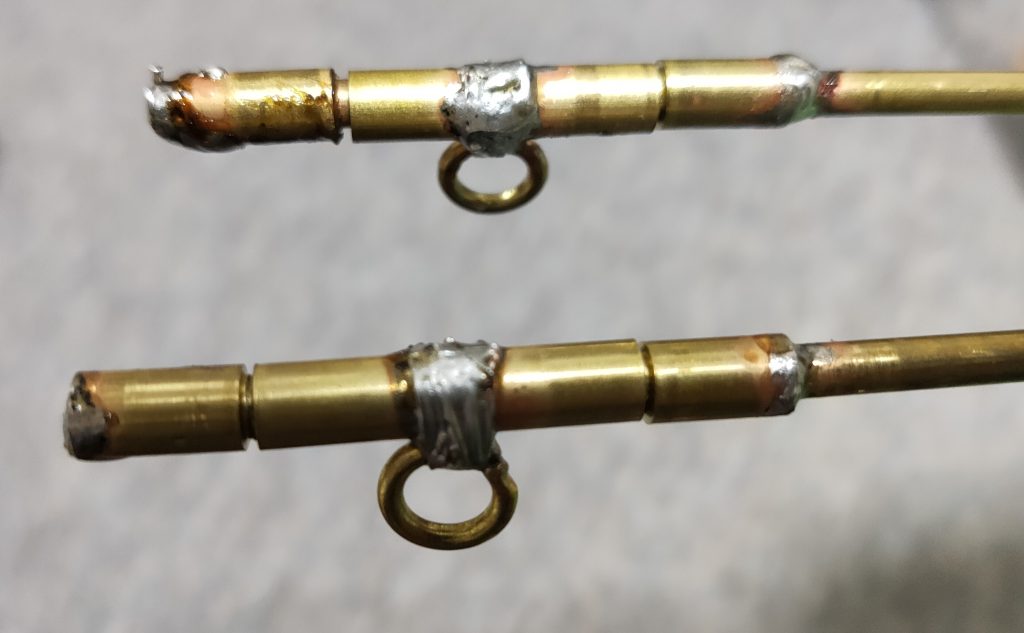

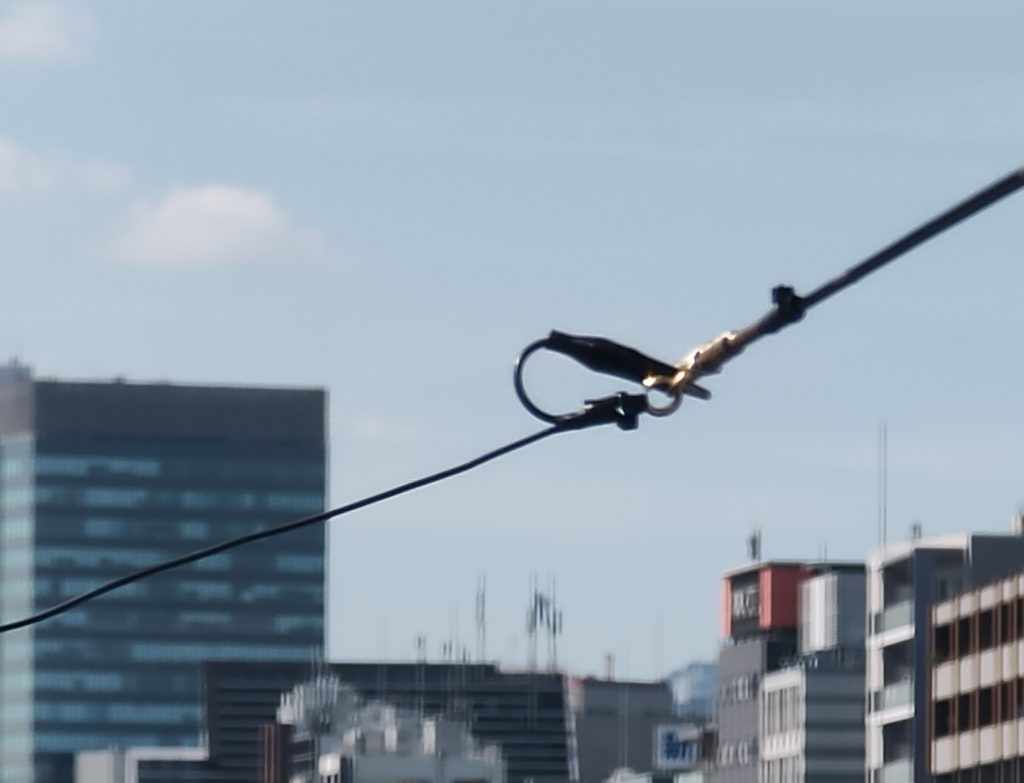

釣竿の先端に真鍮パイプを付けて真鍮ヒートンを半田付けしてビニール線のフックにしました

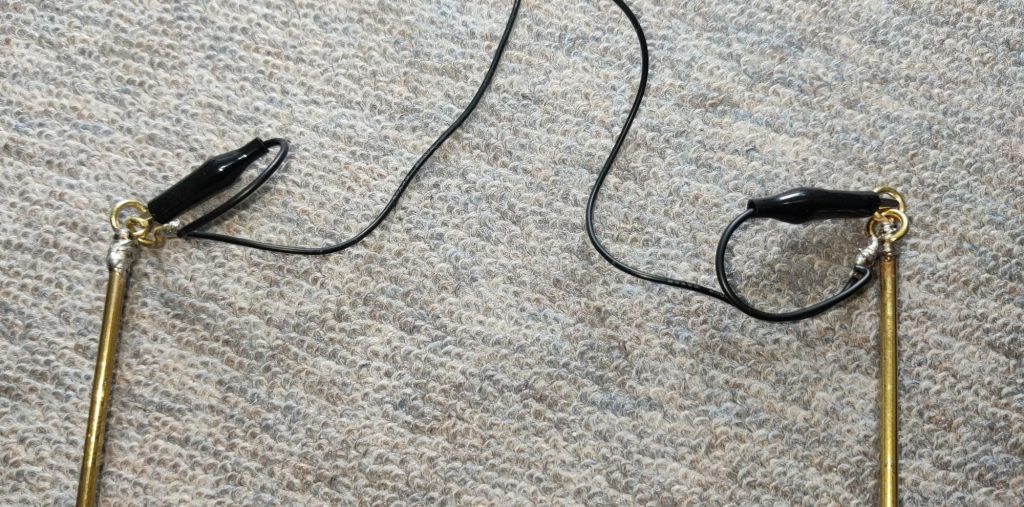

竿と竿の間のエレメントはビニール線にフックを付けて引っ掛けてます。導通を良くする為にミノムシクリップをビニール線に付けました。

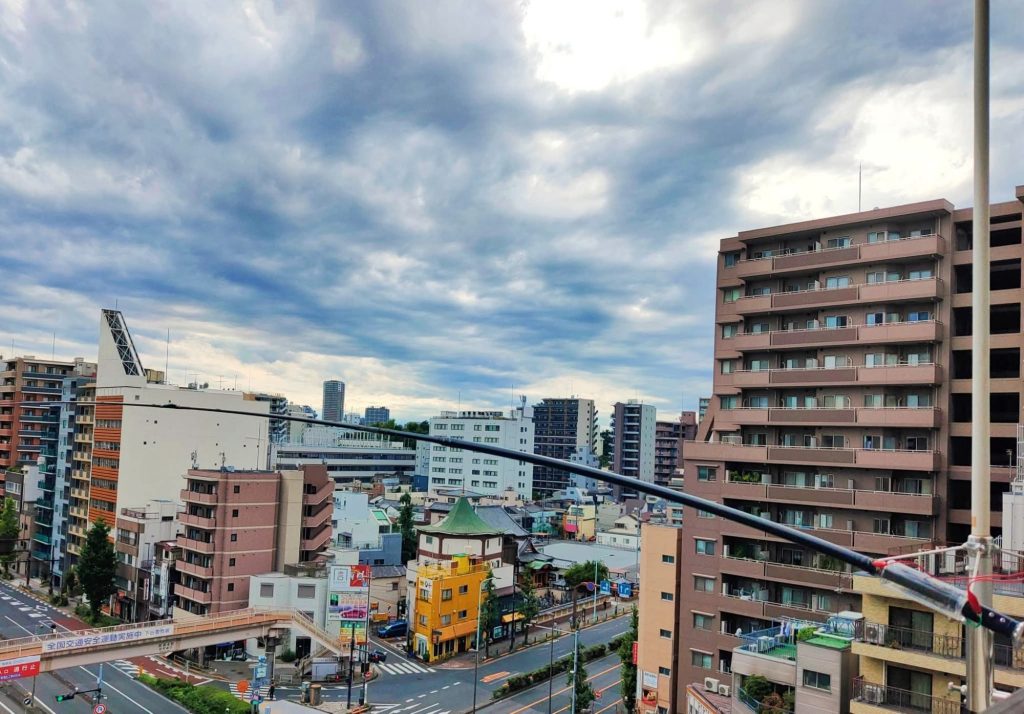

こんな感じになります

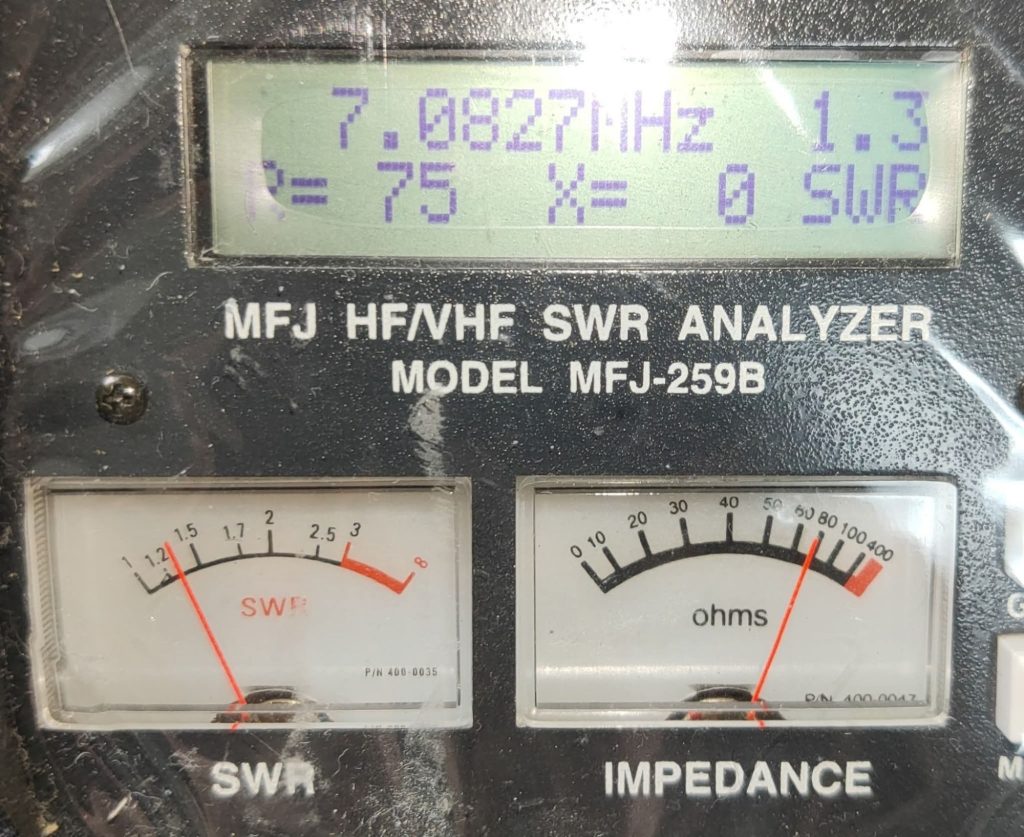

ＳＷＲはまあまあです。

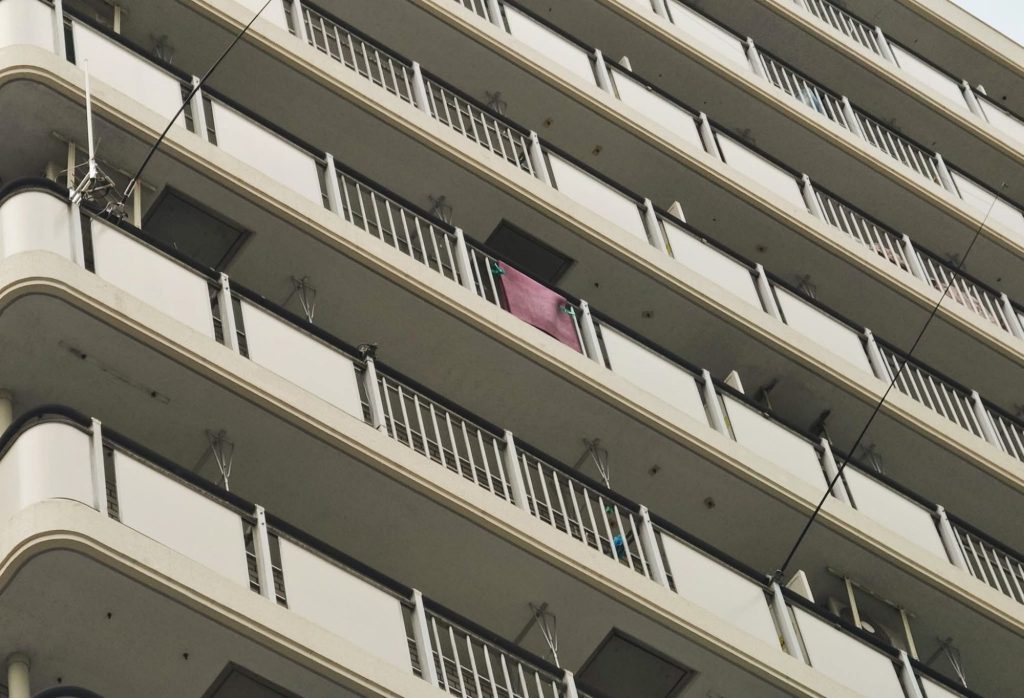

下からはあまり目立たないと思います。
