外部バッテリーパック作成

by jm1wijに ALL、batteryon 投稿日:

２０２３年２月２１日

長時間ＰＯＴＡ運用する為に１８６５０リチウムイオン電池４本の外部バッテリパックを作成しました。

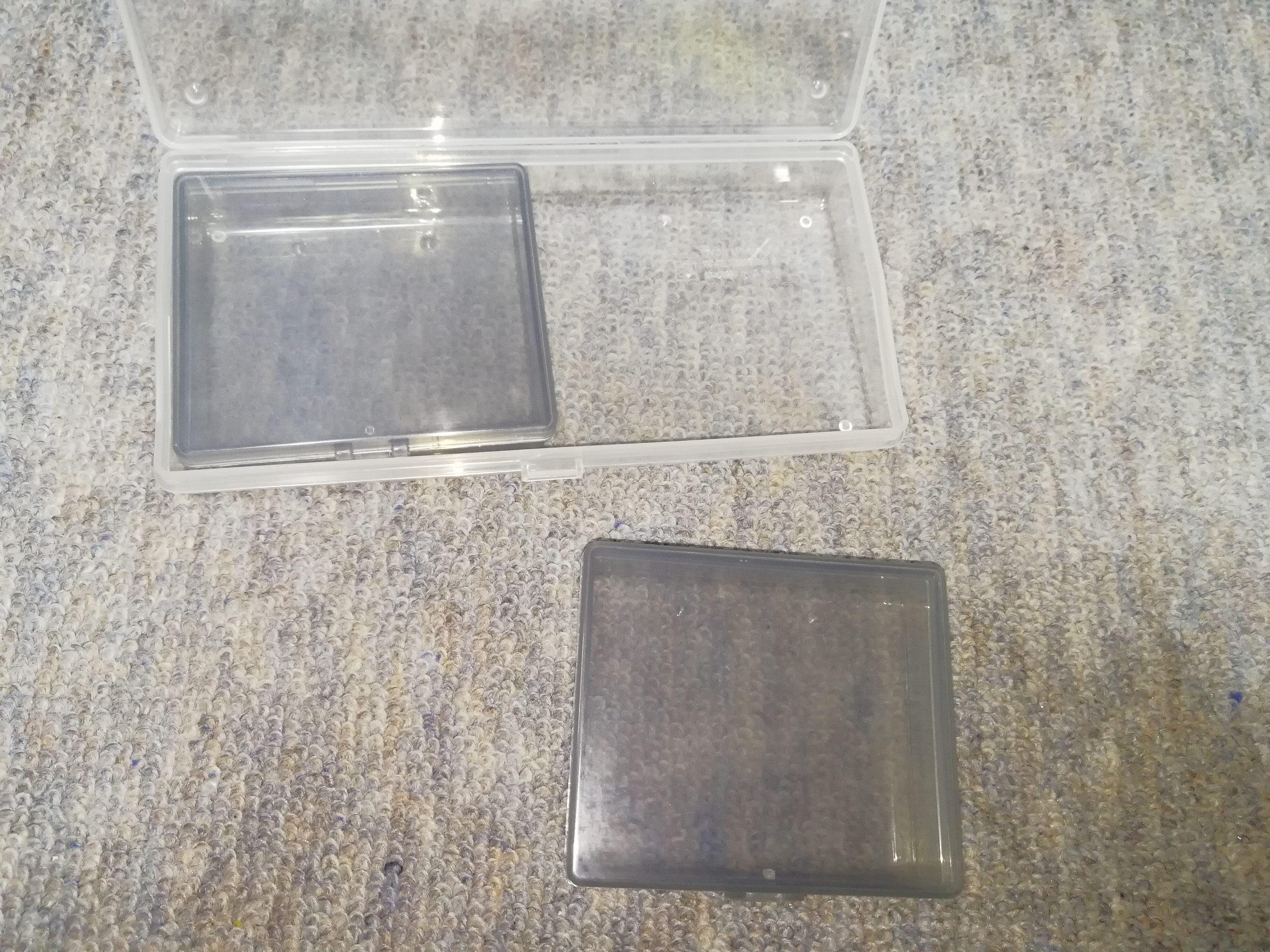

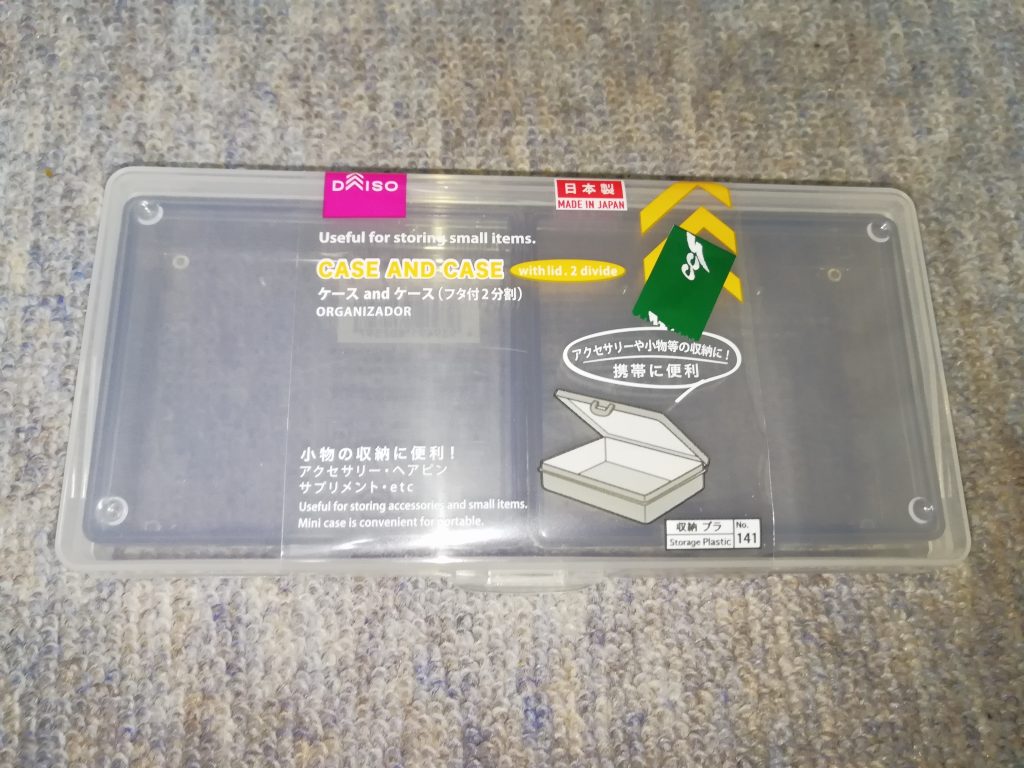

ダイソーで18650リチウムイオン電池に合うケースを見つけました
１００円で２個のケースが使えます

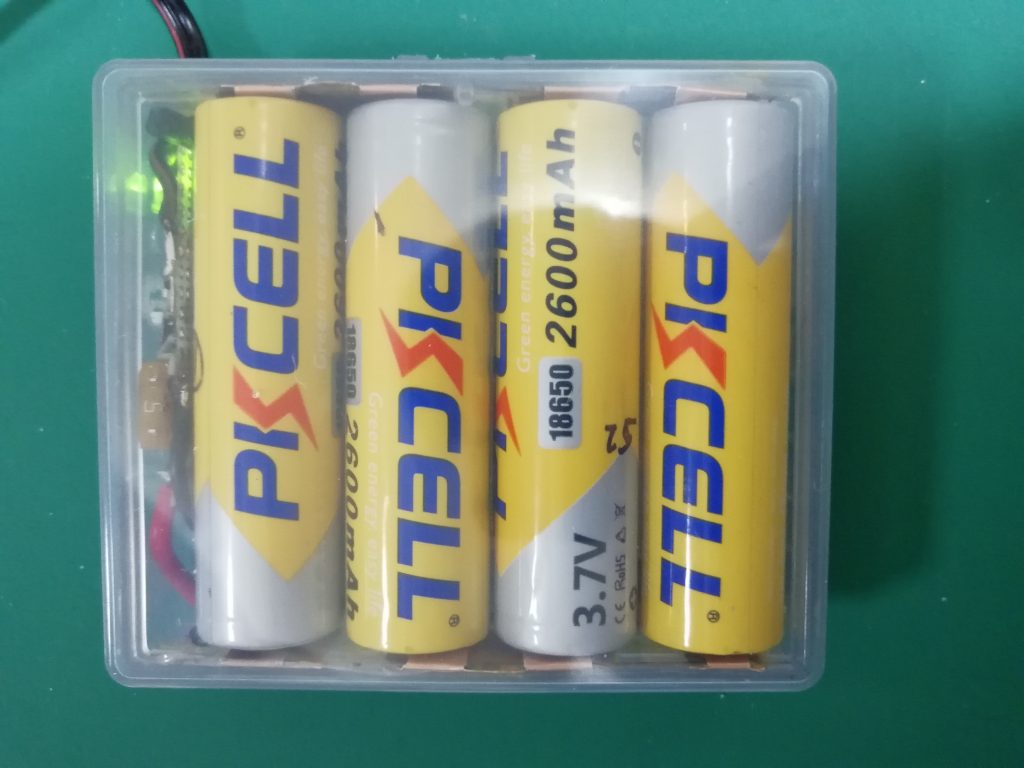

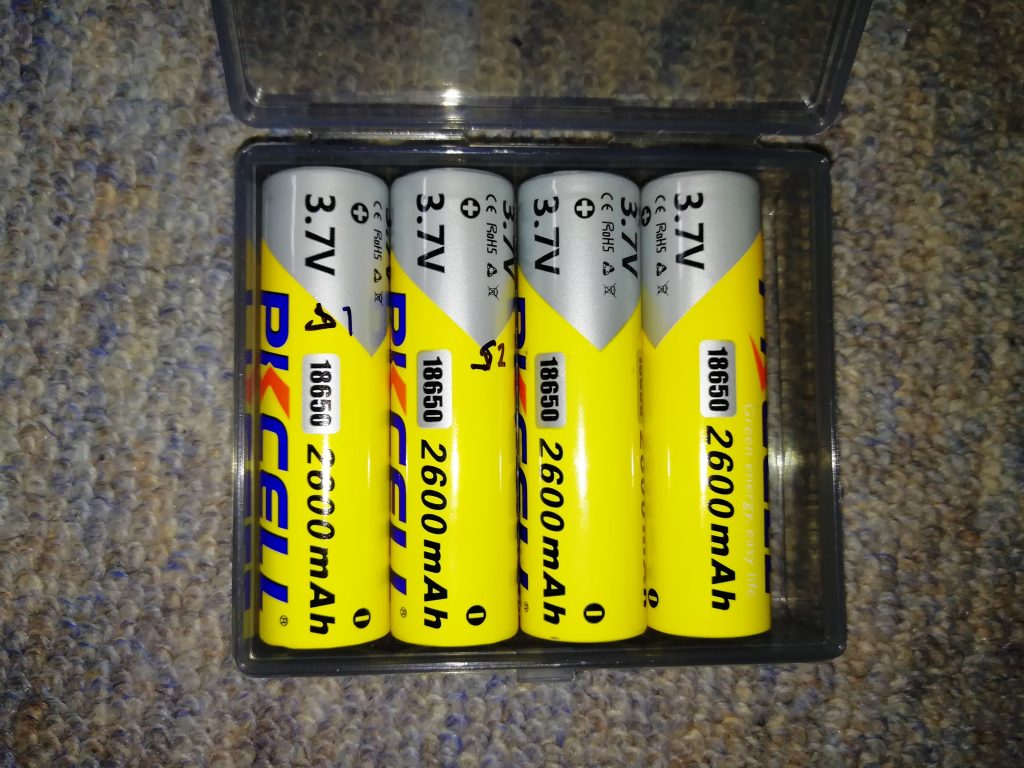

千石電商で入手した18650電池を入れてみました。ピッタリです。
適当な材料を使って電池の仕切り版を作ります

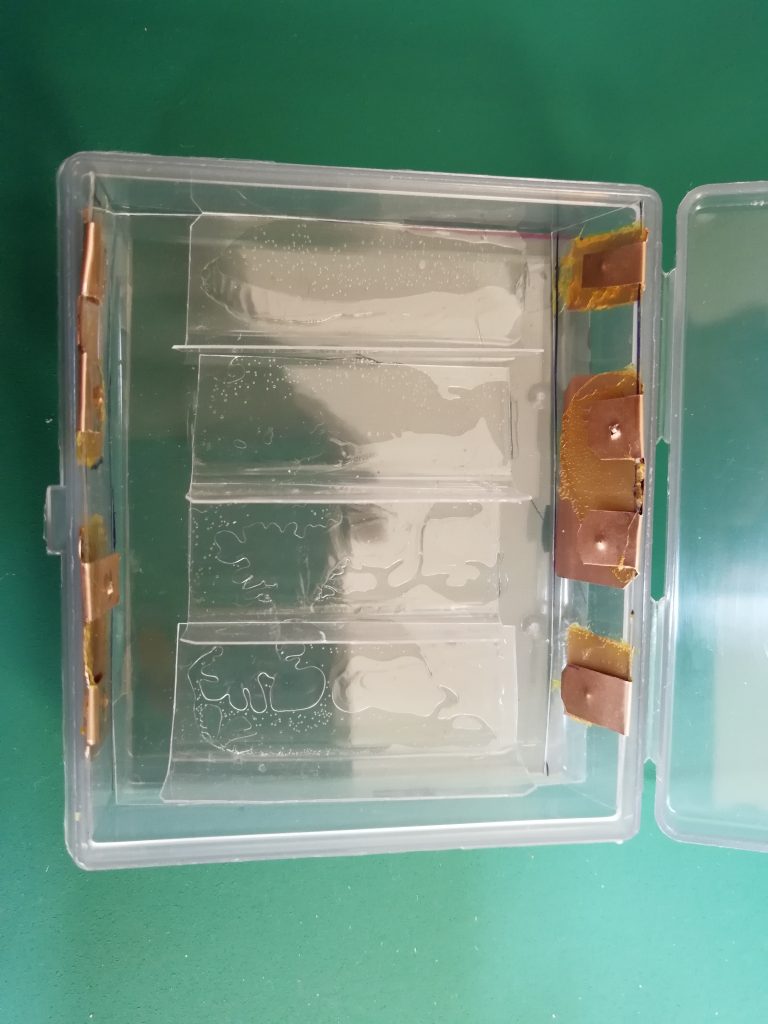

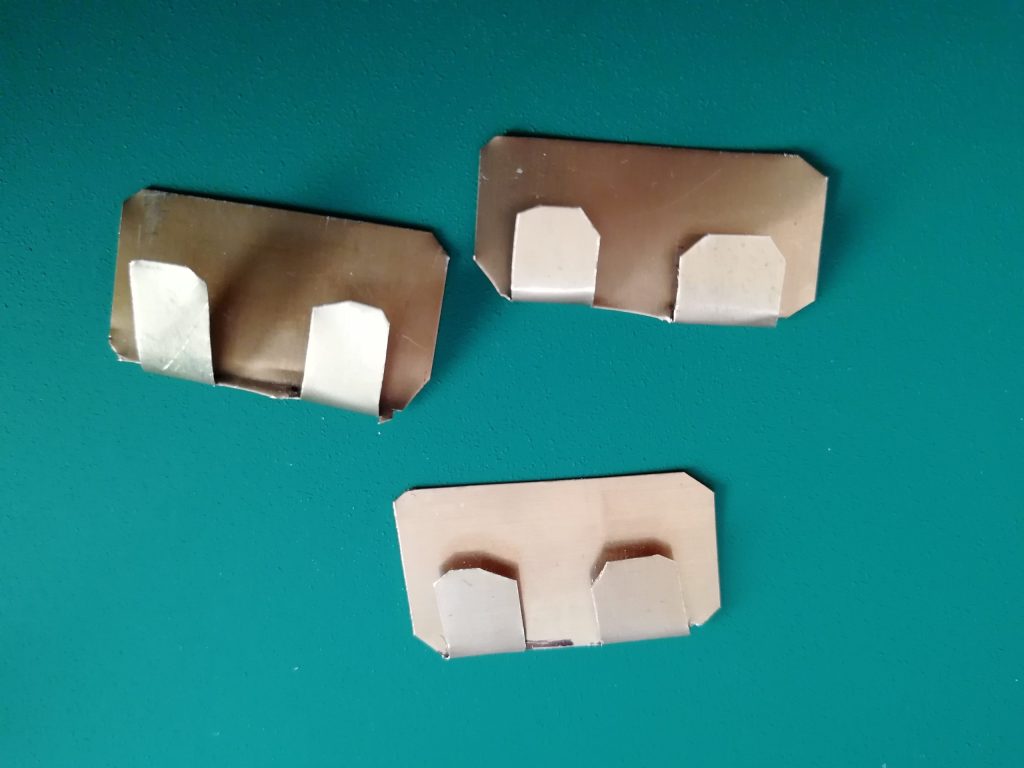

薄い銅板をハサミで切って電極を作ります

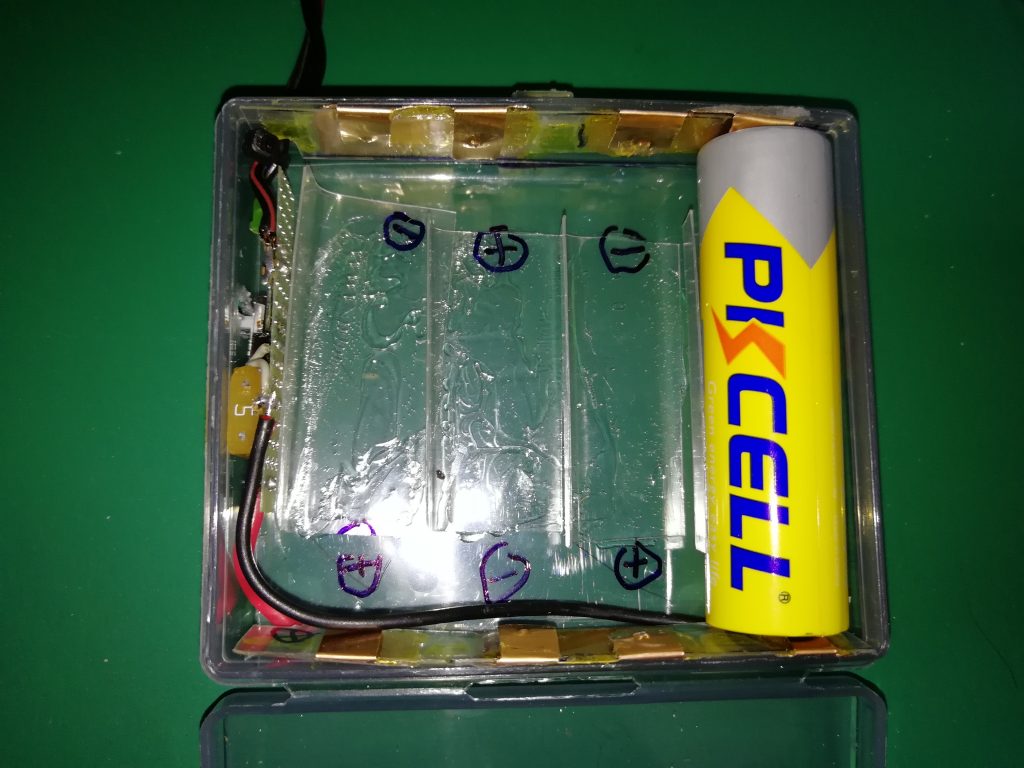

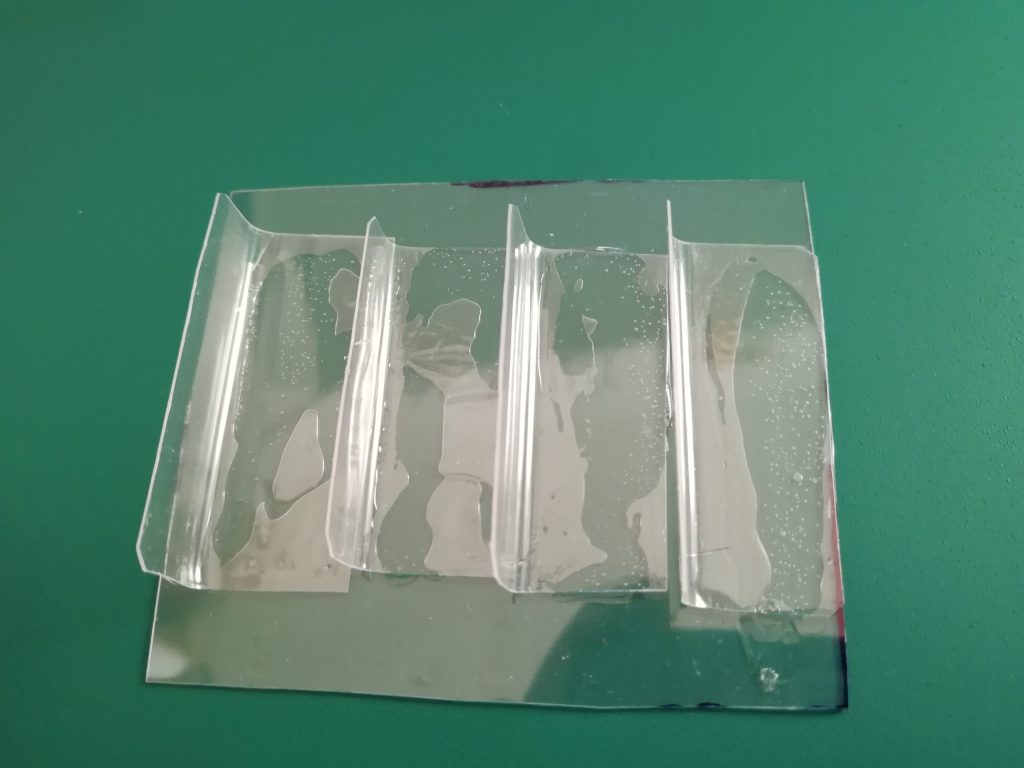

仕切り版と電極銅板をボンドで貼り付けます
簡単な回路、ヒューズ、ダイオード、スイッチ、LEDを基盤に取付けました

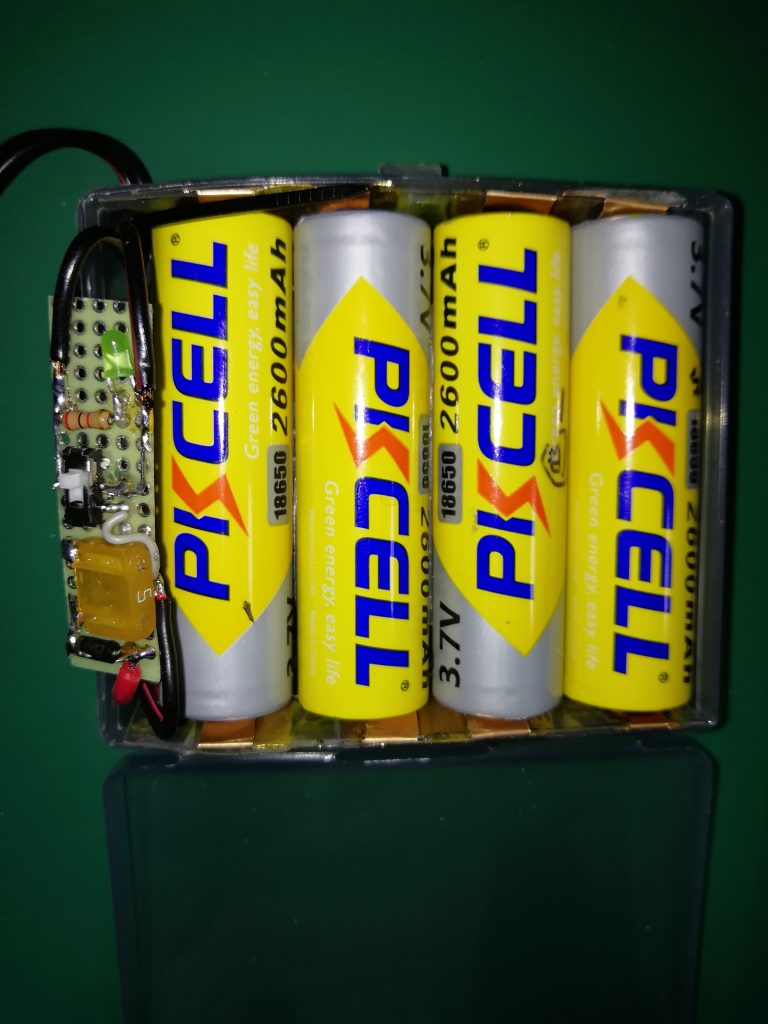

中身はこんな感じでになります
動作確認、緑色のダイオードが光れば配線は問題無しです
電圧をチェック

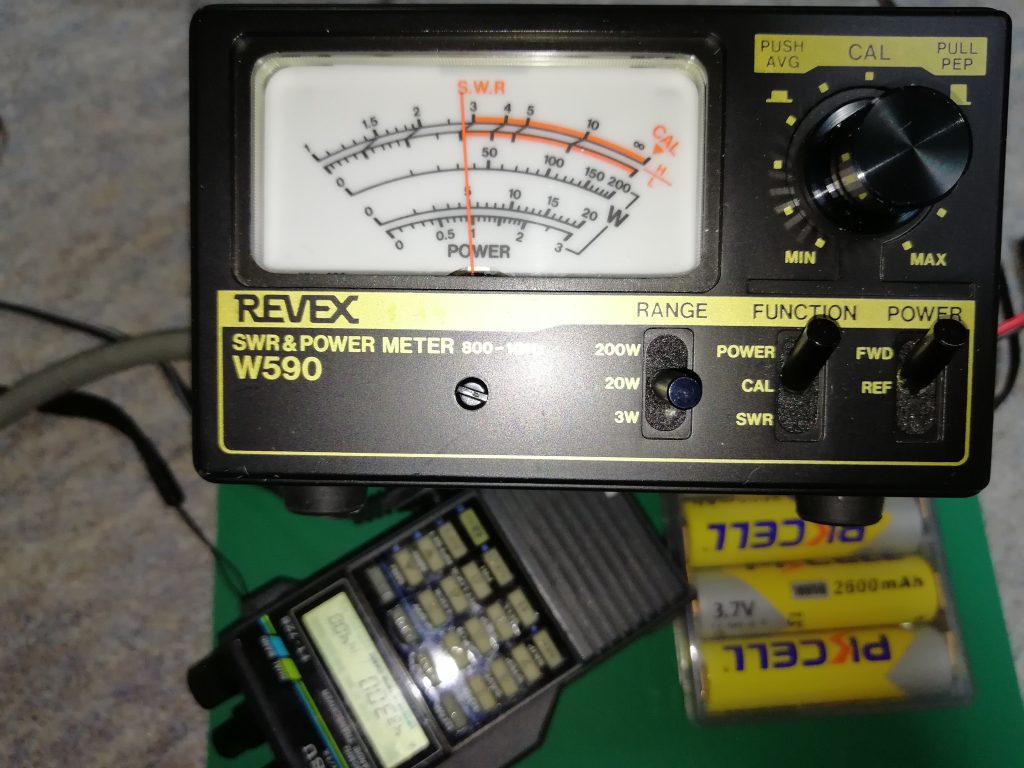

トランシーバに接続してパワーチェック、約５W出てます

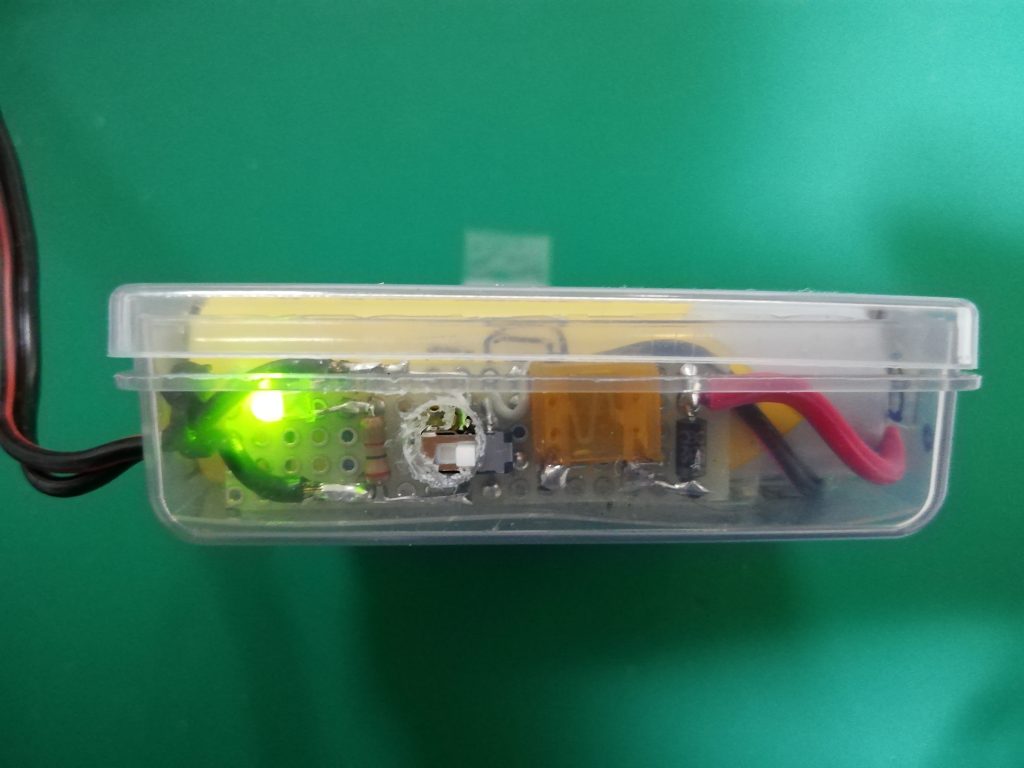

横から見た電池パック、電源SWの穴は大雑把です

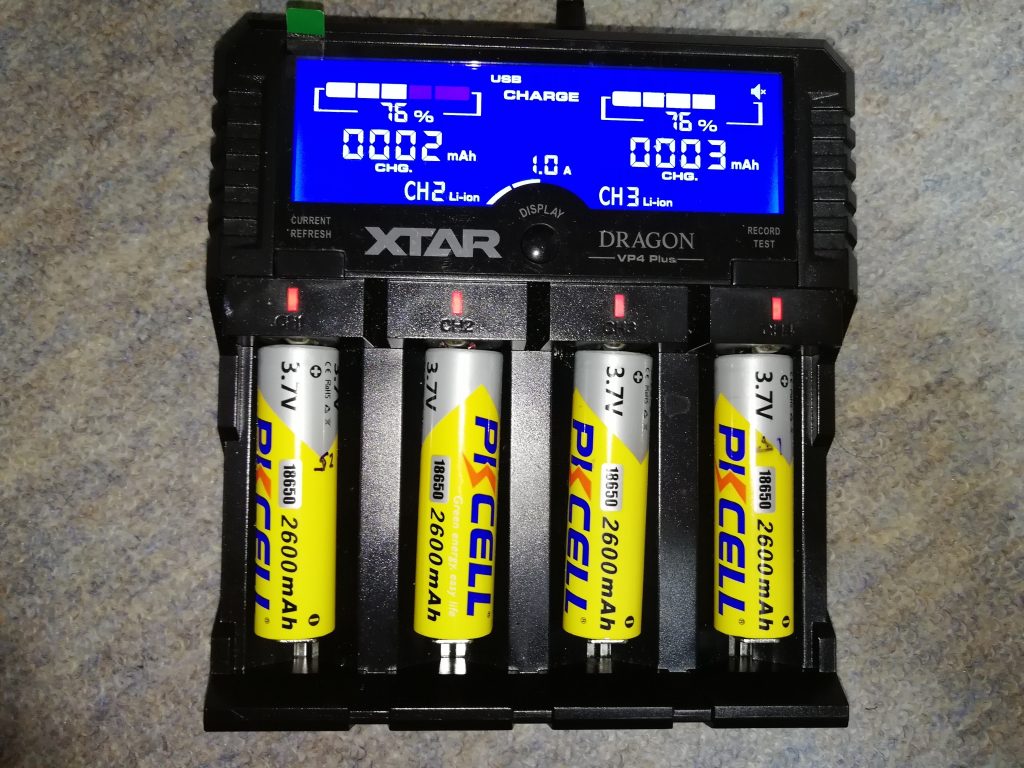

充電は別の汎用充電器で行います

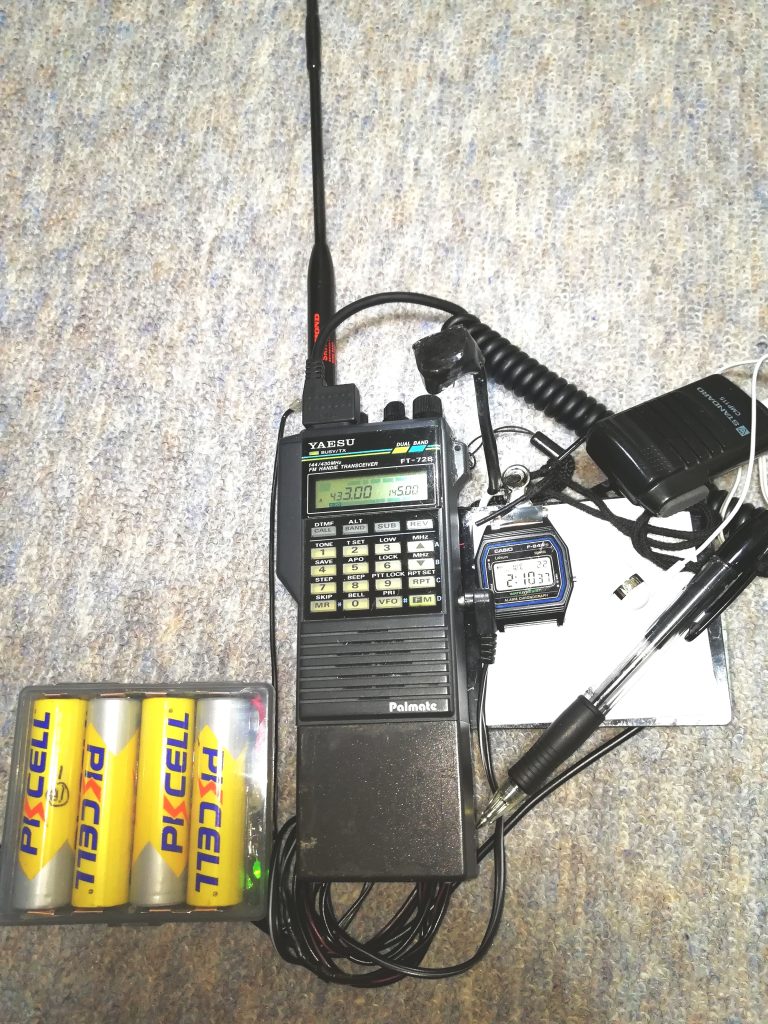

PATA運用、最初の頃のスタイルです
